راهنمای کامل جعبه فیوز پژو 405 SLX (موتور TU5): نقشه، محل و عیبیابی
سیستم برق خودرو یکی از حیاتیترین بخشهای آن است و جعبه فیوز، قلب تپنده این سیستم محسوب میشود. هرگونه اختلال در عملکرد قطعات برقی خودرو، از کار نکردن فندک و رادیو گرفته تا روشن نشدن چراغها یا حتی استارت نخوردن، میتواند به یک فیوز سوخته مربوط باشد. آشنایی با جعبه فیوز پژو 405 SLX به شما کمک میکند تا بسیاری از مشکلات ساده برقی را خودتان، بدون نیاز به مراجعه به تعمیرکار، شناسایی و برطرف کنید.
در این مقاله، به صورت جامع به بررسی جعبه فیوزهای پژو 405 SLX با موتور TU5، محل قرارگیری آنها و نقشه کامل وظایف هر فیوز میپردازیم.

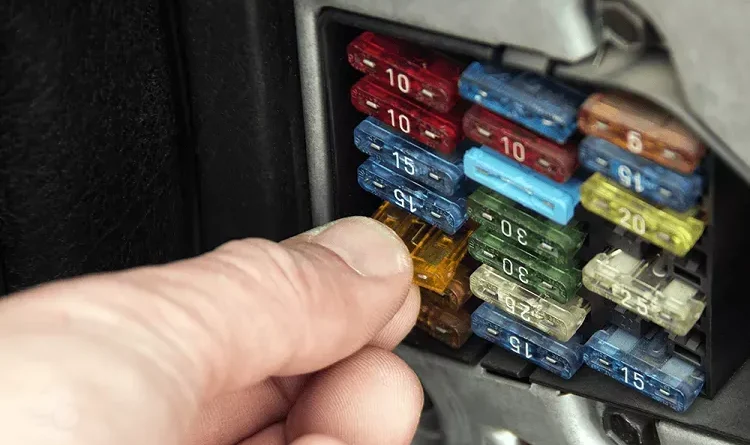

محل قرارگیری جعبه فیوزهای پژو 405 SLX
پژو 405 SLX دارای دو جعبه فیوز اصلی است:
- جعبه فیوز داخل کابین: این جعبه فیوز در سمت چپ راننده، زیر فرمان قرار دارد. برای دسترسی به آن، باید درپوش پلاستیکی مربوطه را باز کنید. این جعبه فیوز عمدتاً مدارهای برقی داخل کابین مانند سیستم صوتی، چراغهای داخلی، شیشه بالابر و فندک را کنترل میکند.
- جعبه فیوز داخل محفظه موتور (BSI): این جعبه فیوز بزرگتر در کنار باتری، داخل یک محفظه پلاستیکی مشکی رنگ قرار گرفته است. این جعبه مسئولیت کنترل مدارهای اصلی و پرقدرت موتور مانند فن رادیاتور، پمپ بنزین، ECU (کامپیوتر خودرو) و چراغهای اصلی را بر عهده دارد.
نقشه جعبه فیوز داخل کابین پژو 405 SLX
درپوش این جعبه فیوز معمولاً دارای یک برچسب راهنما است، اما جدول زیر جزئیات کاملتری را ارائه میدهد.
| شماره فیوز | آمپر (رنگ) | وظیفه (کارکرد) |
|---|---|---|
| F1 | 20A (زرد) | فندک |
| F2 | 5A (نارنجی) | چراغ سقف و چراغ نقشه خوانی |
| F3 | – | فیوز یدک (معمولاً خالی) |
| F4 | 10A (قرمز) | واحد کنترل کیسه هوا (Airbag) |
| F5 | – | فیوز یدک (معمولاً خالی) |
| F6 | 10A (قرمز) | سنسور دنده عقب |
| F7 | 15A (آبی) | بوق |
| F8 | 25A (سفید) | گرمکن شیشه عقب |
| F9 | 30A (سبز) | شیشه بالابر برقی جلو و عقب |
| F10 | 15A (آبی) | سیستم تهویه مطبوع (کولر و بخاری) |
| F11 | 10A (قرمز) | چراغهای ترمز |
| F12 | 10A (قرمز) | چراغهای دنده عقب |
| F13 | 20A (زرد) | برف پاککن و شیشهشوی جلو |
| F14 | 10A (قرمز) | قفل مرکزی |
| F15 | 15A (آبی) | سیستم صوتی (رادیو پخش) |
| F16 | 30A (سبز) | فیوز شیشه بالابرهای راننده و شاگرد (در برخی مدلها) |
| SH | – | فیوز شنت (برای حالت اقتصادی یا پارکینگ) |
نقشه جعبه فیوز داخل محفظه موتور پژو 405 SLX
این جعبه فیوز قطعات حیاتیتری را مدیریت میکند.
| شماره فیوز | آمپر (رنگ) | وظیفه (کارکرد) |
|---|---|---|
| F1 | 20A (زرد) | تغذیه ECU (کامپیوتر موتور) |
| F2 | 15A (آبی) | پمپ بنزین |
| F3 | 10A (قرمز) | کوئل، انژکتورها و شیر برقی کنیستر |
| F4 | 10A (قرمز) | سنسور اکسیژن |
| F5 | 15A (آبی) | چراغهای نور پایین (چپ و راست) |
| F6 | 15A (آبی) | چراغهای نور بالا (چپ و راست) |
| F7 | 20A (زرد) | چراغهای مهشکن جلو |
| F8 | 30A (سبز) | تغذیه اصلی سوئیچ |
| F9 | 30A (سبز) | دور کند فن رادیاتور |
| F10 | 40A (نارنجی بزرگ) | دور تند فن رادیاتور |
| F11 | 15A (آبی) | تغذیه یونیت ABS (سیستم ترمز ضد قفل) |
| F12 | 30A (سبز) | تغذیه پمپ ABS (سیستم ترمز ضد قفل) |
توجه: ممکن است در مدلها یا سالهای تولید مختلف، تفاوتهای جزئی در این نقشه وجود داشته باشد. همیشه بهترین مرجع، دفترچه راهنمای خودروی شماست.
چگونه یک فیوز سوخته را تشخیص داده و تعویض کنیم؟
اگر یکی از تجهیزات برقی خودرو از کار افتاد، مراحل زیر را دنبال کنید:
- ایمنی اول: خودرو را خاموش کرده و سوئیچ را کاملاً ببندید.
- پیدا کردن فیوز: با استفاده از جداول بالا، جعبه فیوز مربوطه و شماره فیوز مربوط به قطعه از کار افتاده را پیدا کنید.
- بررسی فیوز: فیوز را با استفاده از انبرک مخصوص که معمولاً در خود جعبه فیوز قرار دارد، از جای خود خارج کنید. فیوز یک قطعه پلاستیکی رنگی با یک سیم فلزی نازک در داخل آن است. اگر این سیم قطع شده یا رد سیاهی و سوختگی در داخل پلاستیک آن دیده میشود، فیوز سوخته است.
- تعویض فیوز:
- مهمترین نکته: حتماً از فیوزی با آمپر کاملاً یکسان استفاده کنید. آمپر هر فیوز با رنگ و عدد روی آن مشخص شده است.
- هشدار: هرگز از یک فیوز با آمپر بالاتر استفاده نکنید. این کار میتواند باعث آسیب جدی به سیمکشی خودرو و حتی آتشسوزی شود.
- فیوز جدید را در جای خود محکم فشار دهید.
- تست نهایی: خودرو را روشن کرده و عملکرد صحیح قطعه را بررسی کنید.
نکات تکمیلی
- سوختن مکرر یک فیوز: اگر پس از تعویض، یک فیوز خاص به سرعت دوباره میسوزد، این نشاندهنده وجود یک مشکل اساسیتر مانند “اتصالی” در مدار است. در این شرایط حتماً به یک باتریساز یا برقکار ماهر خودرو مراجعه کنید.
- همراه داشتن فیوز یدک: همیشه چند فیوز یدک با آمپرهای پراستفاده (مانند 10، 15 و 20 آمپر) در خودرو داشته باشید.
با این راهنما، شما میتوانید با اطمینان بیشتری با مشکلات برقی ساده پژو 405 SLX خود روبرو شوید و در وقت و هزینه خود صرفهجویی کنید.
